综采（综掘）工作面用自动喷雾降尘装置,自动喷雾降尘装置

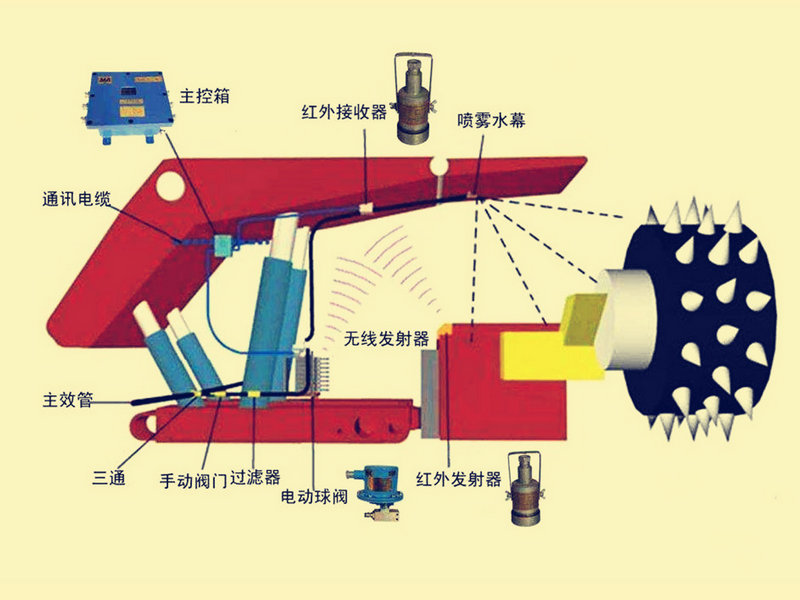

综采（综掘）工作面用自动喷雾降尘装置是我公司针对目前传统内、外喷雾存在的水压低、雾化效果差、喷头易堵塞等问题，根据采煤机、掘进机的产尘特点设计的一套降尘装置。该装置可实现无人值守自动化工作，其自动增压系统把水压提高到10MPa以上，喷雾降尘器形成高压雾化围幕将产尘源完全覆盖，用少量的水达到的降尘效果。

性能特征

2.  型号命名与类型

2.1 型号命名：

3.2 环境要求

3.2.1 系统在下列环境条件下应能正常工作：

环境温度: O℃-40℃

湿度：    ≤95

大气压： （80-116）KPa

含有和煤尘的煤矿井下

3.2.2 贮存温度：-40℃～+60℃

4.  系统配置主要技术参数：

4.1 ZP127-Z综采工作面自动洒水降尘系统主机（综采集中控制主机）

a.工作方式：     连续

b.额定供电电压： 12V DC

c.工作电流：     ≤100mA

d.静态电流：     ≤50mA

4.２ZP127-Z综采工作面自动洒水降尘系统主机（综采从机）

a.工作方式：     连续

b.额定供电电压： 12V DC

c.工作电流：     ≤100mA

d.静态电流：     ≤50mA

4.３ DFH20/7矿用本安型电动球阀

    a.工作电压:      12V DC

  b.工作电流:      ≤200mA DC

c.工作控制电流:  ≤5mA DC

    d.水压适应范围:  0.2MPa～7.0MPa

e.水温适应范围:  0℃～60℃

f.球阀开启速度:  ≤10s

g.球阀开启通径:  4″～6″

4.４ FYF20红外发送器

a.工作电压:      (12V~24V) DC

b.工作电流:      ≤50mA DC

     c.发送器输出信号：

（1）调制方式：FM 双ji性，半双工

（2）频率：38KHz±2KHz（矿用本安型遥控光波）

（3）传输速率： 2400bps

（4）发送距离： ≤20米

（5）发送角度： ≤30度

4.５ 红外遥，控，器

a.工作电压:      3V DC

b.工作电流:      ≤10mA DC

c.信号幅值:     （3±0.1）V

d.传输速率：     2400bps

e.发送距离：     ≤5米

f.发送角度：     ≤30度

4.６ FYF30矿用本安型遥控发送器（无线）

a.工作电压：  6V DC

b.工作电流：  ≤7mA

c.调制方式:   ASK

d.工作频率：  315MHz

4.７ KDW127/12矿用隔爆兼本安型直流电源（转换器 ４８５转网口）

工作方式：连续

额定供电电压：  127V AC

电压波动范围：  标称值的75～ 130

额定输出：      12V/1300mA  DC

电压Um:     165V

输出电压Uo：12.5V

输出电流Io：1300mA

4.8 传输电缆参数:

主机与电源，主机与主机，传感器、电动球阀与主机之间采用具有在期内的安，全标志准用证的MHYV 1×4煤矿用，电缆参数：R≤18.1Ω/千米，L：0.8mH/km，C：0.04μF/km。

5.  系统主机外形尺寸：    300mm x203mm x135mm

系统主机重量:         ≤15kg

6.  工作原理简介:
