一、概述

粉尘是影响煤矿及其它粉尘作业场所生产安，全的重大隐患。ZPFS风水联动喷雾降尘装置，能够通过连续或间断性的自动喷雾洒水，作用于煤矿井下采掘工作面、运输巷道和运输设备、放炮作业和喷浆作业、综采液压支架等所有产生烟雾粉尘的作业场所，降除粉尘、烟雾、净化空气，还能吸收一定的有害气体，降低一氧化碳等有害气体浓度，和治理粉尘作业环境，是防止粉尘、烟雾危害的设备。

干雾降尘装置是一种新型、低能耗、喷雾距离远的喷雾降尘装置。主要原理是利用专用雾化喷嘴将高速的空气流和高压水进行，气水混合雾化，形成比传统喷雾更细小的水雾，这种水雾是一种可以漂浮移动的薄雾团，这种薄雾团在空中的滞留时间比传统的喷雾大大增加，增加水雾的降尘面积，对粉尘具有更好的吸附作用，从而达到的降尘效果。主要适用于煤矿大巷、皮带转载点、放炮等作业场所。其主要特点是喷雾距离远、降尘范围大、水雾滞留时间长、降尘效率高、用水量少，是一种，节能的喷雾降尘装置。

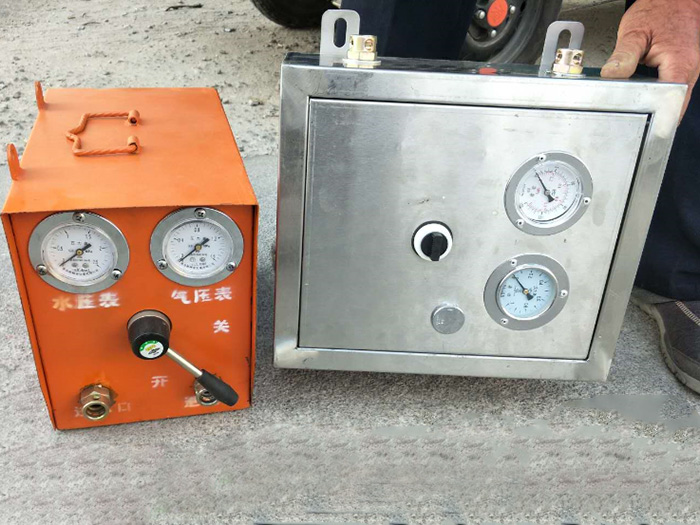

ZP-QS气控式干雾降尘装置控制箱（以下简称控制箱）采用减压阀对装置水压进行调控（出厂前已调整），对风水压力进行均衡,并镶嵌有水压表、气压表，分别显示调控后的水、气压力。内置止回阀以防水进入气路损毁供气设备。

该装置适应面广，易操作，并采用自我设计且安装有水质过滤器的风水喷雾水幕，适应供水、供风压力范围广、不受泥沙和污水影响、供水通径大、工作稳定可靠，且该装置不用电，无安，全隐患，能够长期工作而无故障。

装置的执行标准为：Q/HK001-2018《ZP-QS气控式干雾降尘装置》。

二、装置组成

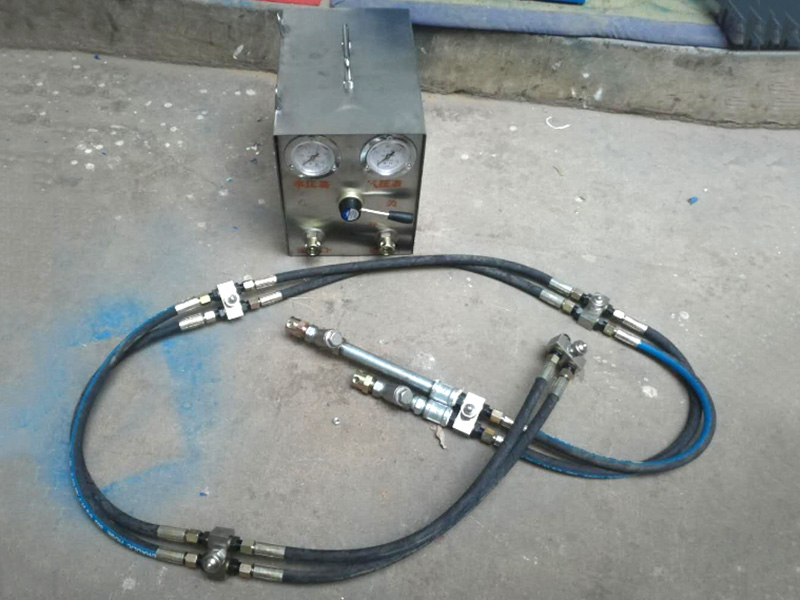

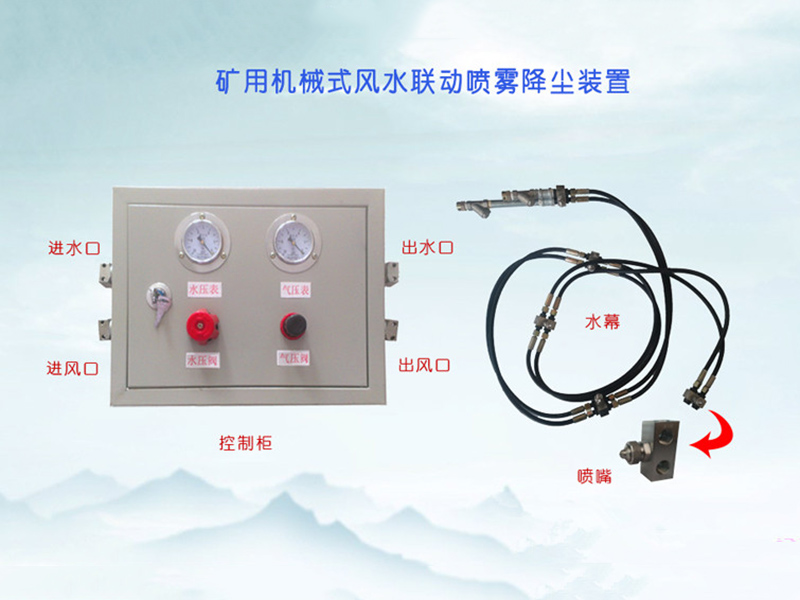

装置主要由控制箱、截止阀、风水喷雾水幕组成。

三、型号命名

装置类产品

四、主要技术参数

1、适用水压：0.3～1.0MPa

2、适用气压：0.3～0.8MPa

3、水雾化颗粒： 5μm～50μm

4、全尘降尘率：≥90

5、喷雾形状：广角扇形

6、工作噪声：≤65dB(A)

7、工作方式： 连续

五、适用环境

装置在下列环境可以正常工作：

1. 环境温度：0℃～+40℃；

2. 相对湿度：≤95（+25℃）；

3. 大气压： 80KPa ～ 106KPa；

4. 含有煤尘的煤矿井下；

5. 无破坏金属和绝缘材料的腐蚀性气体的场所；

6. 无剧烈振动、冲击的场所，但能承受峰值加速度为500m/s2的振动。

六、安，全使用须知

1、安装使用本产品，请首先阅读使用说明书。

2、使用前，请检查水压、气压范围与产品要求是否相符。

3、使用过程中，到达水幕的水压应小于气压。

4、安装、维修、更换水幕前，请首先关闭控制箱喷雾控制阀。

七、安装与使用

装置的安装和使用比较简单、方便。用户只要根据现场供水干管、供气干管情况安装控制箱、水幕等即可。具体安装步骤如下：

1）将水幕固定到需要洒水降尘的位置。

2）将控制箱用膨胀螺丝固定到巷道壁上或吊挂或安放在适当的场所。

3) 将控制箱的控制阀旋到关闭状态。

4）将过滤器安装在控制箱的出水口，将水幕、控制箱用KJ10高压胶管正确连结。

5）将控制箱连结到风水输出的管道中。

6）将控制箱的控制阀旋到打开状态。
