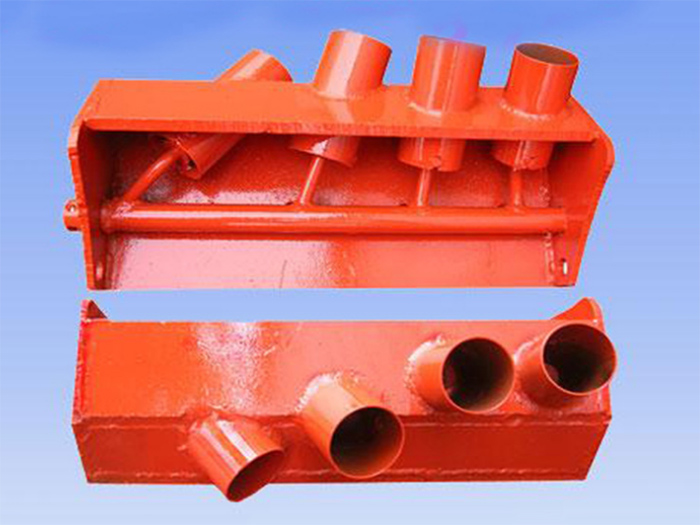

综掘机、采煤机二次负压降尘系统

用途

主要用于煤矿井下需要高压喷雾降尘的场合，是各类掘进机、采煤机综采综掘工作面采用高压喷雾降尘的关键设备之一。用于高矿井还具有冲淡截割滚筒附近的作用。

适应于煤矿井下风速小于20m/s的任何作业场所，主要是综采，综掘工作面。

工作原理

采煤机负压二次降尘器系统，利用设置在工作面的由高压水泵、供水自动控制水箱组成的高压泵站，将静压水(低压)转化为高压水并通过沿顺槽至工作面敷设的高压管路输送到布置在掘进机的负压二次除尘装置；负压二次除尘装置将供给的高压水，转化成控制掘进机产尘源向外扩散的汽雾流屏障和局部含尘风 水净化除尘系统。高压汽雾流屏障阻止和减少粉尘向外扩散并且进行净化；局部含尘风 水净化除尘系统是指掘进机的除尘装置喷出高压水的同时产生负压将煤尘吸到装置附近就地净化，从而实现了对掘进机割煤产尘的负压二次降尘的目的；掘进机负压二次降尘器是适合我国煤矿井下各种类型掘进机使用的除尘系统。

产品特点

1.所配高压水泵结构紧凑、体积小、单位水功率高，方便煤矿井下运输。

2.供水自动控制水箱适应供水压力高，可保证使用过程中水箱供水水位稳定，水满后自动关闭进水阀，水位下降后自动恢复补水，无须人工控制。

3.二次负压降尘装置同时具有粉尘外溢的汽雾流屏障和含尘气流净化系统，装置体积小，安装方便、维护容易，能够实现对采煤机割煤产尘的控制。

4.配套高压泵即可用于高压喷雾，也可用于工作面注水；如果加入ru化液可作ru化液泵使用，适应性广，可减少工作面降尘设备数量，降低使用成本。

5.若用于采煤机，二次负压降尘器成对使用，二次负压降尘器分别设置在采煤机的前后滚筒摇臂后，分别降尘；用于综掘机则只是单个使用，耗水量小一半。

6.调节降尘装置上的紧固螺钉，可使降尘装置实现在垂直面上一定范围的上下旋转，调节喷雾扇形的上下覆盖范围，以适应采煤机滚筒高度随煤层高度变化的特点。

7.对于有高压水的工作场所，只安装二次负压降尘器即可实现该场所的喷雾降尘。

主要技术参数

汽雾流角度：55°-82°

静止空气中汽雾流喷射距离：5m

额定压力：pa

额定流量：m3/h

适用水压：-12Mpa

适用流量：/min-40L/min

工作噪声：5dB（A）

全降尘率/配套高压水泵：80

工作电压：/660V或660/1140V

电机功率：W
