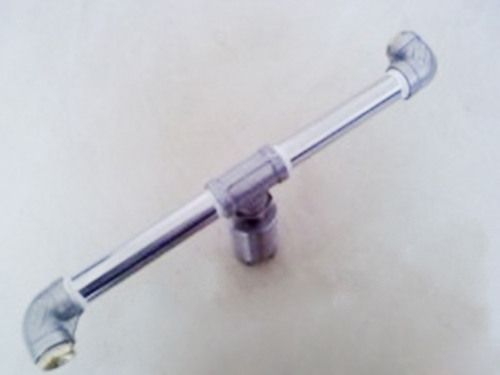

ZP XZHZ机械式自动旋转喷雾降尘装置

概述：

矿井下大巷内风速大，容易干燥，加之井下转载点、皮带运输巷道多、煤仓多，特别是转载点、煤仓上方需要覆盖全部煤尘，安设的普通喷雾需要喷头多，在使用过程中由于水压大、喷射时间长，雾化差，影响工作环境，使用不方便。ZP XZHZ机械式自动旋转喷雾降尘装置雾化效果好，能够将水流全部雾化，不产生水珠，与风水混合效果好，漂流距离远，防尘面积大，地改进了防尘效果。

装置功能概述：

ZP XZHZ机械式自动旋转喷雾降尘装置适用于煤矿各巷道、皮带机转卸载点、煤场、煤仓等煤矿井下产生粉尘的作业场所，具有雾化降尘范围大、安装快捷方便、使用寿命长等特点，还可根据煤矿井下粉尘浓度的大小灵活调节可调喷头的雾化状况，是煤矿井下控制粉尘蔓延不可缺少的雾化降尘装置。

装置安装与原理：

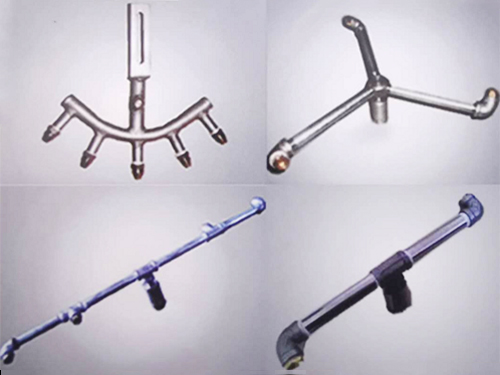

ZP XZHZ机械式自动旋转喷雾降尘装置雾化效果好、省水、省电。其结构有输出头，输出头的侧壁上密闭连接有喷雾杆，喷雾杆的一端密闭连接有喷雾头，喷雾头的喷嘴朝向与输出头的旋转】线相垂直；输出头上密闭连接有旋转轴，旋转轴上密闭连接有旋转接头，旋转接头一端有进水连接口，用膨胀螺栓固定在巷道顶部，将支架用顶丝与旋转接头牢固连接，用高压胶管将高压水与旋转接头进水口连接即可实现旋转喷雾降尘功能。本实装置用于井下巷道内除尘，通过水压冲击空气产生反方向的推力使喷雾杆自动旋转，形成方圆雾团，无需机械传动，节约水、电及配套设施。

技术参数：

雾化角度：360°

适用水压：1.5MPa~10MPa

3、射程：≥7m

4、耗水量：≤1.50L/min

5、射程可调：可调节

6、重量：2Kg

7、外形尺寸：170mm*85mm*160mm
