一、概述

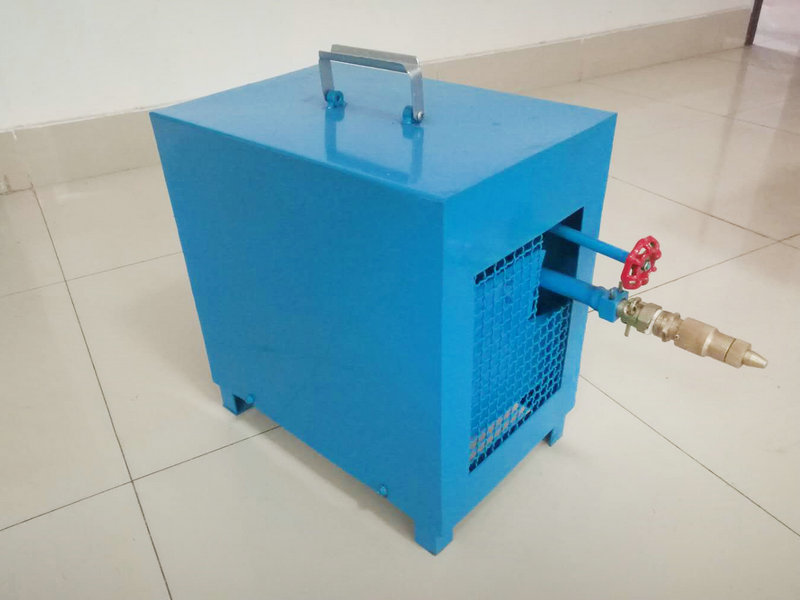

矿用机械式全自动放炮喷雾降尘装置

机械式放炮喷雾降尘装置型掘进迎头机械式放炮喷雾装置，是本公司研制的掘进迎头机械式自动喷雾装置，该装置不需外接电源，体积小、重量轻、便于安装免维修、是迎头放炮后的降烟、降尘优选设备。

二、工作原理

    本装置设计为一体式，有进水阀门喷雾时间调整阀门等组成，当迎头放炮时震动冲击波冲击机械放炮喷雾装置控制板，进水阀门打开，开始喷雾同时水源又给进水延时水箱灌水,由于延时水箱与所配坠铁比重偏移,延时水箱反转拉动进水阀门关闭,喷雾停止。延时水箱有进水调整阀门,调整此阀门可调整喷雾时间.(原理图见图一)

三、技术参数

1、工作方式：连续

2、适用水压：0.5Mpa～1.5Mpa

3、外形尺寸：360×340×250mm

四、安装使用

a)根据巷道尺寸做一合适水幕，水幕用高压水管与本装置的出水端连接，另一端连接主水管道。

b)安装时在离放炮迎头20M,放炮矸石砸不到的地方,也可以悬挂在巷道墙壁上面。

c)喷雾时间调整：，用户根据实际需要调整喷雾装置延时水箱的进水阀门,可控制喷雾时间。
