3.

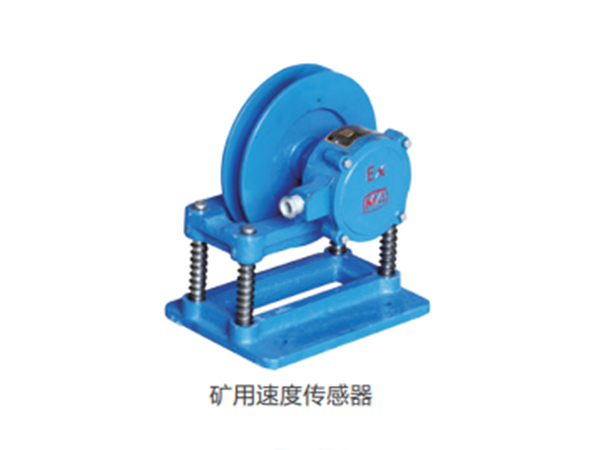

GSG-5矿用速度传感器与带式输送机保护装置主机配套使用，本设备适用于煤矿使用有、煤尘危险的环境与KXJZ127带式输送机保护装GSG-5矿用速度传感器

置主机配套，作为KHP127带式输送机保护装置主机的速度传感器，通过测量矿用带式输送机需要测试点的转速，当被测转速不符合额定值时，向主机提供触发信1.3隔壁型式  矿用本质安,全型  标志为：ExibI。

1.4执行标准： MT/T531—1995 煤矿用速度传感器

Q/ZJZ106—2009  GSG-5矿用本质安,全型速度传感器

1.5 使用环境条件

a. 大气压力：80kPa～110kPa；

b. 环境温度：0℃～40℃；

c. 平均相对湿度≤95％（25℃）；

d. 在有、煤尘性气体混合物环境中使用；

e. 无足以腐蚀破坏金属壳体及电器绝缘性的气体；

f. 无淋水及其它液体浸入；

g. 无强烈振动的环境中。

2 结构特征与工作原理

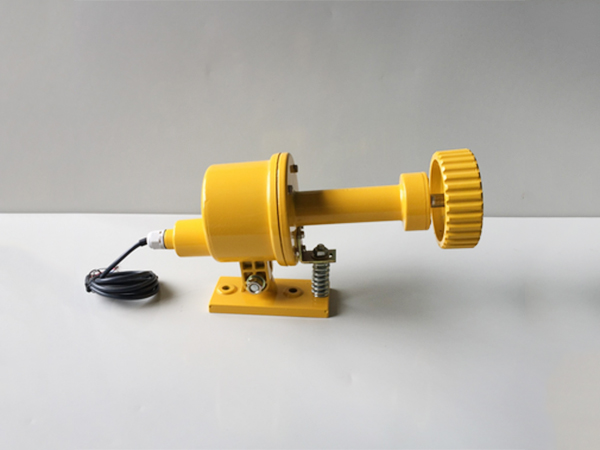

2.1结构：该传感器由测速轮、传动机构、电控盒、机座及支撑弹簧等组成。测速轮采用A3钢,，电控盒内有信号转换电路板、光电开关以及挡光盘等组成号。

技术特性

3.1.1检测范围：0～5m/s。

3.1.2基本误差和线性度误差精度： ±2.5。

3.1.3重复性误差不超过基本误差限值2/3。

3.1.4回差应不超过基本误差限的值。

3.1.5输出信号：

脉冲累计量信号输出在高电平输出状态，拉出电流为2mA时,输出电压应不低于3V;在低电平输出状态，灌入电流为2mA时，输出电压应不高于0.5V.脉冲累计量信号输出正、负脉冲宽度不应小于0.3ms，正负脉冲之间的转换时间不大于5ms.

3.2 电气性能

Ui：DC12V   Ii：30mA    Li：0mH   Ci： 0μF

4外形尺寸、重量

4.1  外形尺寸：350mm×146mm×169mm；

4.2  质量：3kg
