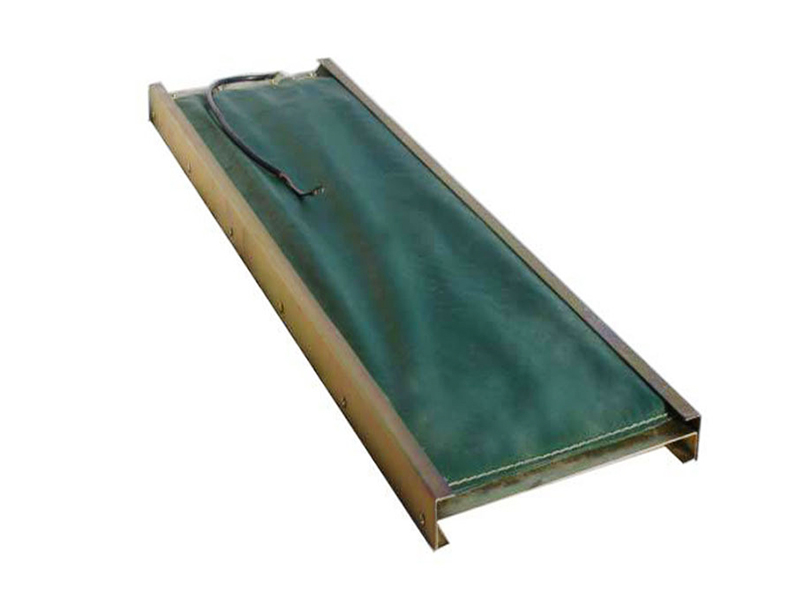

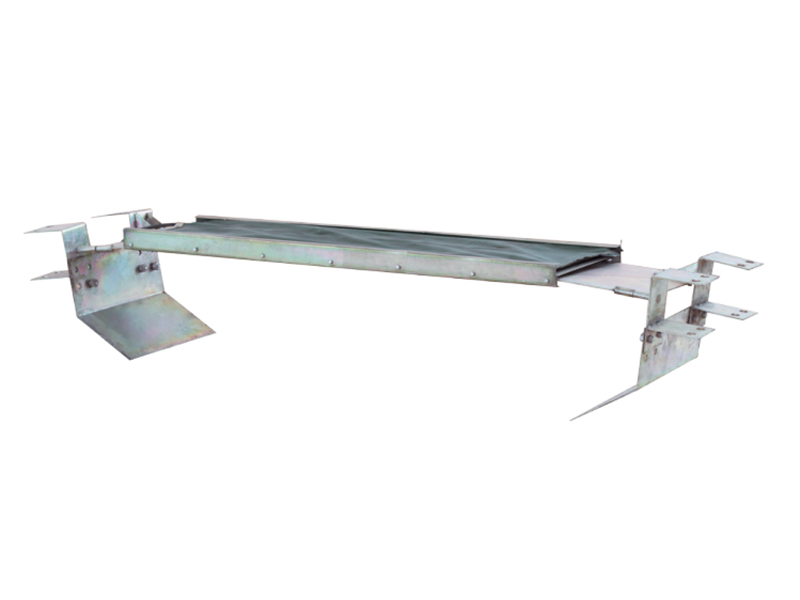

GVD1200(A)、GVD1.5撕裂传感器的工作原理：

GVD1200(A)、GVD1.5撕裂传感器为本质安,全型,采用压敏式原理,当皮带纵向撕裂,有1200克物料漏在100Cm2面积上时,KHP系列带式输送机综合保护装置主机切断皮带机电源,实现撕带保护。防止事故扩大。传感器总面积3000cm2。

工作原理：

将撕裂传感器两根引出线接入KHP系列型主机,正常时,传感器处于断开状态,输出高电平。若皮带撕裂,有物料（煤）约1200g落入传感器上,导点橡胶使键盘两根引线短路,输出低电平,撕裂指示灯亮,主机执行继电器释放,实现撕裂保护,同时发出语言报,警信号。

调试：

将撕裂传感器安装于皮带下方,两根引出线分别接至KHP系列带式输送机综合保护装置主机的“接地”和“撕带”接口上,皮带机正常运转时,用手轻轻压按撕裂传感器传感面,皮带机应停机,监控仪主机面板上的“撕带”指示灯亮,同时应发出响亮的“撕带”语言报,警声.

GVD1200撕裂传感器的主要性能参数：

1 接点容量：12V/0.2A。

2 接点接触电阻≤0.1Ω,振动、冲击后≤0.2Ω。

3 动作值

压敏式撕裂传感器的面积3000cm2,其上100cm2处落入1200g物料时,传感器动作输出0V。

4 动作值允许误差范围

压敏式撕裂传感器动作误差±10％两输出端子应接通,接通电阻＜0.2Ω

5 输出信号为开关量

6 防爆型式：矿用本质安,全型,标志ExibI。

7 规格型式：压敏式传感器

8 输出方式：无源型,开关量。

9 外形尺寸：1200mm×300mm×30mm,质量：5kg
