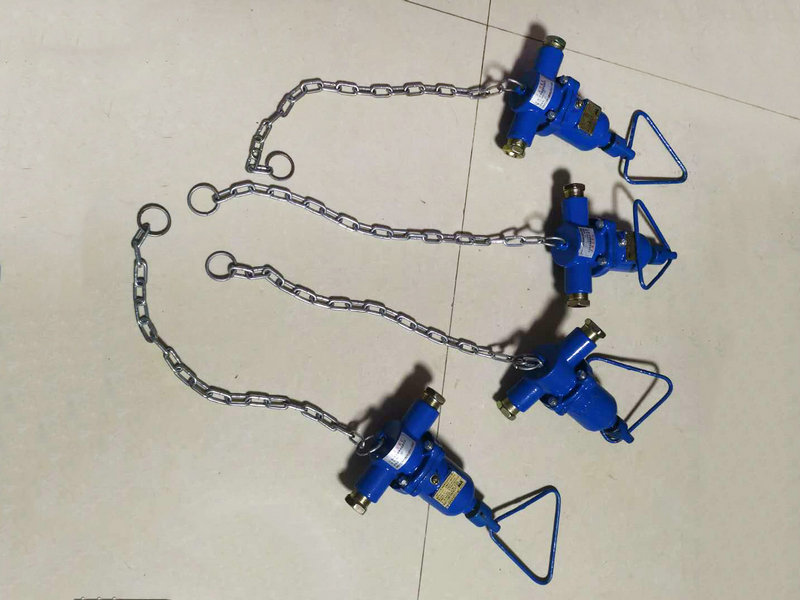

矿用本安型急停开关,急停闭锁开关为矿用本质安,全型电气设备.适用于煤矿井下有.煤尘的环境,主要用于胶带机综合保护装置内的沿线急停闭锁,具有拉绳急停闭锁功能及按钮闭锁功能,内部提供3路本安接点输入,沿线的跑偏,纵撕等传感器可以就近接入急停闭锁中.

工作原理:

急停闭锁开关任一边的急停拉环上向外施加60N±10N的作用力并产生位移时,急停开关内的行程开关动作,接点状态翻转,并自锁;急停闭锁开关在相应的复位拉环上向外施加60N±10N的作用力时,急停闭锁开关内的行程开关再次动作,接点状态复原。

急停闭锁开关产品介绍

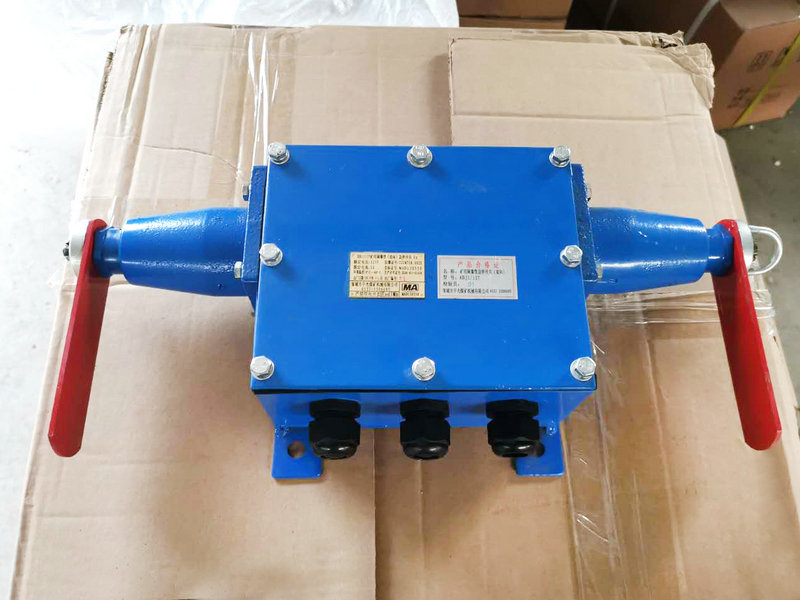

急停闭锁开关由外壳、行程开关、急停拉环、复位拉环、接线端子等部分组成。

急停闭锁开关适用于具有混合气体的wei xian场所以及露天煤矿、选煤厂等工作场所,作为矿用带式输送机综合保护控制装置的紧急停车信号检测之用。

性能特点

急停闭锁开关外壳采用铸造成型,体积小、重量轻。操作来干转动灵活可靠、金属零部件进行防锈、防蚀处理,急停闭锁开关紧件具有防止松脱的措施。

急停传感器拉杆受动作力作用后立即动作输出控制信号并锁定,急停闭锁开关在人工复位后方可解锁。

急停闭锁开关产品参数

接点接触电阻≤0.1Ω,

振动、冲击后≤0.2Ω;

动作力:60N±10N;

复位力:60N±10N;

自重:3kg

外形尺寸:165mm×90mm×160mm;

安装:

将急停开关安装在皮带机两侧的支架上,用拉绳依次把急停开关的急停拉环分别相连,打开急停开关接线盒,用电缆将J(急停信号)、O(电源地)接至带式输送机综合保护控制装置主机内对应的接线端子上。

调试:

急停闭锁开关任一边的急停拉环上向外施加60N±10N的作用力并产生位移时,急停开关内的行程开关动作,接点状态翻转,并自锁;在相应的复位拉环上向外施加60N±10N的作用力时,急停闭锁开关的行程开关再次动作,接点状态复原。

急停闭锁开关工作原理

急停闭锁开关任一边的急停拉环上向外施加60N±10N的作用力并产生位移时,KGT急停闭锁开关内的行程开关动作,接点状态翻转,并自锁;急停闭锁开关在相应的复位拉环上向外施加60N±10N的作用力时,急停闭锁开关内的行程开关再次动作,接点状态复原。
