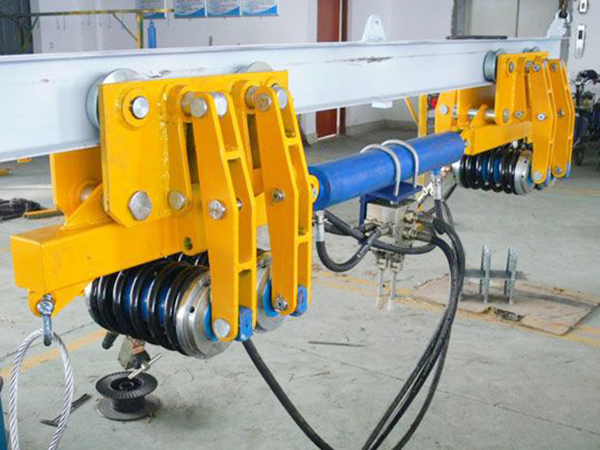

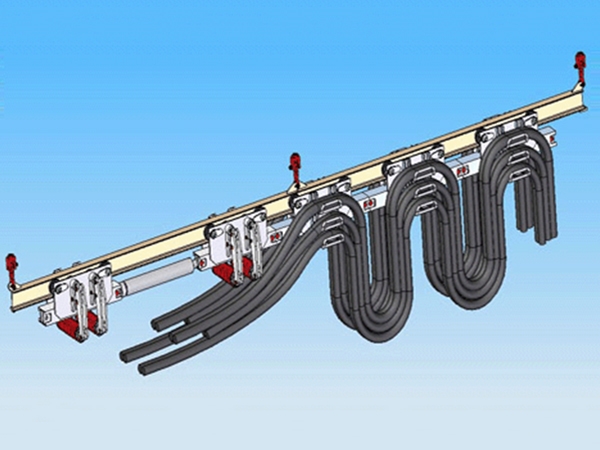

TDY-100/14型矿用电缆拖挂单轨吊（以下简称“单轨吊”），是利用悬空轨道，以液压为动力，实现煤矿井下辅助运输的一种装置，作为矿山井下电缆移动、吊挂的专用设备，达到减少电缆移动次数，减少工作人员，减轻工人劳动强度的效果。采用液压推拉装置以及弹簧刹车装置，保证设备使用安，全可靠。

该设备是综采工作面移动电站与机组之间电缆拖移、吊挂的理想设备。

二、执行标准

Q/MSKY03-2016

三、主要特点

1.电缆只需一次铺设，减轻工人劳动强度。

设备操作十分简单，前后移动只需动作一个阀柄即可完成，操作灵活方便。现有的电缆拖运车在拖动电缆时至少需要3～4个人协调工作才能完成任务，并且劳动强度比较大，在遇到较大斜度的工作面或开绞车的人与推缆的人配合不好时，还存在一定的危险性。矿用电缆拖运车则只需要一个人操纵阀柄即可，开绞车和推线缆可由一个人在不同的时段进行，不存在配合失误问题。以往由3～4人才能完成的任务，现在只需一个人就可轻松完成，既提高了工作效率又节约了人员的开支，而且操作人员若有多年的电缆拖运车相近设备的操作经验，操作起来也会觉得胸有成竹、得心应手。

2.借用综采工作面的ru化液泵站为动力源，不需另配备液压系统。

3.采用刹腹板式弹簧制动器，制动力大、对导轨精度及强度要求低，无任何电力设备的参与，保证设备使用安,全可靠。

4.设备体积小、重量轻。标配产品外型尺寸(长×宽×高)： 980×0.58×0.68（m）。

5.安装方便 。各部件均可拆装，运输方便；任意位置自锁的导轨在安装、提升、调整更加,快捷、安,全。

6.有高的性价比。本设备所用的所有动力源（包括ru化液、泵）均来自于采掘面的ru化液泵站，不需另备液压系统；本设备可在各矿现有的电缆拖运车上改造，大限度的减少设备投资。

四、主要参数

适用巷道倾角：0°~18°

工作介质：ru化液

工作压力：16~20MPa

牵引力：100KN

推移行程：500mm（步进0-500mm，可连续行走）

运行速度：80m/h

设备工作倾角：±18°

单根轨道适应巷道坡度变化：5°/3m

外供ru化液工作压力：20~31.5MPa

单个制动装置的静制动力：80KN

设备外形（长x高）：0.52x0.65m

拖挂长度：150m

操作方式：手动

设备总重量：6000Kg

TDY100/14矿用电缆拖挂单轨吊设备（150米）配置清单：

序号    型号规格及主要技术参数    名称    数量    单位    备注

1    I14#（3m/根）    轨道    50    根    /

2    TDY-100/14.0100    挂缆小车    40    辆    /

3    TDY-100/14.0200    制动器    2    辆    /

4    TDY-100/14.0300    推进缸    1    辆    /

5    TDY-100/14.0400    控制阀组    1    辆    /

6    TDY-100/14.0900    端制动器    1    辆    /

7    TDY100/14.1000    止退挂缆小车    5    辆    /

8    /    U型螺栓    180    套    /

9    /    小U型螺栓    180    套    /

10    φ22    直型卸扣    100    件    /

11    φ14    直型卸扣    100    件    /

12    φ18    吊母    100    件    /

13    D14    悬挂链条    100    根    /

14    D11*64/31节    牵引链条    47    根    /

15    DN10    管路    1    套    /

16    /    随机工具    1    套    /
