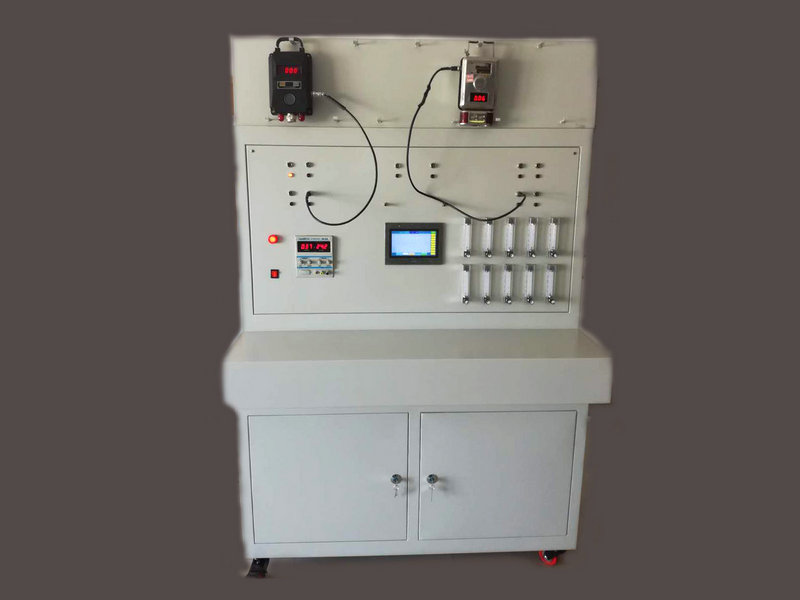

CTGD-II型气体检 测器综合校验台

按产品使用说明书的要求进行测试、调校合格，并在地面运行24-48h方能下井。”这条规定，对保证煤矿安 全监控系统完好运行，从而间接保障煤矿安 全生产正常进行具有重要意义；为使这条规定得以顺利地实施，我公司科技人员研发成功了CTGD-II型气体检 测器综合校验台，该综合校验台适用于我国各大中小型煤矿，能够方便、快捷地调校、测试现有煤矿安 全监控系统中的各种矿用传感器及检测仪器。在个别煤矿试用期间获得了较好的效果，我们诚挚地欢迎有关专家、领导和同行们不断地对之推出改进、完善的意见和建议，帮助我们把该校验仪改进的更加符合煤矿现场的实际需要，共同为煤矿安 全生产作出应有的贡献。现在，我国煤矿行业正深入学习、宣贯（AQ1029-2007）《煤矿安,全监控系统及检测仪器使用管理规范》，严格根据该规范的规定和要求高标准地装备煤矿安,全监控系统及检测仪器，相关的管理、安装、维护、调校等方面的工作。AQ1029-2007第8.3.2条规定：“安,全监控设备使用前和大修后，

技术参数

1、调校环境条件：

1.1 环境温度：（15~35）℃；

1.2 环境相对湿度：<85；

1.3 大气压力：（68~106）kPa；

1.4 周围环境应无影响调校的干扰气体；

2、标准气体和玻璃转子流量计量主要参数：

2.1 调校气体：符合标准规定的标准气体或校准气体；

2.2 玻璃转子流量计流量范围：60~600 mL/min；

2.3 玻璃转子流量计精度等级：2.5级；

3、电源和相关仪器主要技术参数

3.1 额定输入电源：AC220V±10；频率50HZ；

3.2 RXN直流稳压电源： 输出电压：DC 0~30 V连续可调;输出电流：0~2A；

3.3  MB3205三位半直流供电测直流数字电流表满量程：±1.999A；分辨率：1Ma；输入电阻：0.1Ω；：±0.5+1字；

3.4 SP10B型多功能计数器频率测量范围：1HZ-100MHZ；周期测量范围：100ns-1s; 计数容量：108 -1；灵敏度：1HZ-10HZ 40mVrms > 10HZ 20mVrms；

4、校验台主要技术参数

4.1 一次调校传感器种类：≥2种；

4.2 一次调校传感器数量：≥10台；

4.3 外形尺寸(长×宽×高) ：1400mm×700mm×1800mm；

4.4 校验台重量：125kg。
